Сравнительный расчет стоимости затрат на укрепление выемки при использовании  траншейной крепи и метода забуривания труб с формированием стенки из пиломатериалов.

Цель: сравнение стоимости укрепления стенок траншей различной глубины традиционным методом с использованием забуриваемых в грунт труб и деревянных щитов с креплением при помощи инвентарных траншейных крепей.

Основные данные: в качестве сравнительной величины принята стоимость погонного метра укрепляемой с двух сторон выемки. Выполнен расчет для нескольких значений глубины – 3; 4; 5; 6,5 метров.

1. РАСЧЕТ ДЛЯ УКРЕПЛЕНИЯ ЗАБУРИВАНИЕМ ТРУБ И ДОСКАМИ.

   Укрепление стенок выемки выполняется доской длиной 1 м, шириной 0,2 м, толщиной 0,05 м. Труба забуривается через каждый 1 метр выемки. Швеллерная балка-распорка установлена через каждые 3 погонные метра выемки.

   Из расчета исключена стоимость эксплуатации экскаватора, так как он используется при установке обоих типов сравниваемых укреплений грунта, условно принимая, что скорость углубления выемки одинаковая

   Пиломатериалы рассчитываются исходя из стоимости 14 000 рублей за куб. метр и установки каждой доски 5 раз (коэффициент 0,2), Для примера, на глубину 5 м устанавливается 5 (глубина)/0.2 (ширина доски) = 25 досок с каждой стороны выемки (в сумме 50 шт.), что составляет 50 штук *0,2 м *0,05 м * 1 м = 0,5 куб. м на погонный метр, стоимостью 14000*0,5*0,2=1400 рублей на погонный метр укрепления.

   Работы по забуриванию труб рассчитывается, исходя из оценочной стоимости забуривания около 600 рублей за погонный метр глубины (с учетом стоимости аренды забивной установки и работы персонала). Использованы трубы длиной 5 - 10 м. Для примера, стоимость забуривания трубы длиной 5 м при укреплении траншеи глубиной 3 м составляет примерно 3 000 рублей за каждую трубу, т.е. всего за 2 трубы – 6000 рублей на погонный метр укреплений

  Металл рассчитывается, исходя из стоимости 70 000 рублей за тонну и установки каждой трубы и балки 9 раз (коэффициент 0,11). Использована труба диаметром 0,3 м, массой 36,4 кг за погонный метр трубы. Например, труба длиной 5 м для забуривания под укрепление траншеи глубиной 3 м имеет массу 182 кг. Швеллерная балка длиной 3 м (для выемки шириной 3 м), установленная в качестве распорки через каждые 3 м, имеет общую массу 100 кг, что составляет 34 кг на погонный метр укрепления. Общая масса металла составляет 0,398 тонны на погонный метр выемки и складывается из 364 кг (2 трубы по 182 кг каждая) и 34 кг балки-распорки на погонный метр, стоимостью 3 064 рубля на погонный метр укреплений с учетом коэффициента использования 0,11.

   Отметим, что возможные затраты на резку, сварку металлопроката в процессе монтажа и демонтажа креплений не учтены в рамках данного расчета. Также отметим, что стоимость укрепления в расчете прямо пропорциональна глубине выемки. Однако при глубине 5 – 6 м в зависимости от грунта и окружающих условий (наличия строений, дорог) может потребоваться усиление конструкции: более мощные забуриваемые трубы, дополнительные распорки или дополнительные стальные продольные связи, или даже применение шпунта. Данный факт также не учитывается в расчете, что может приводить к занижению стоимости укрепления забуриванием.

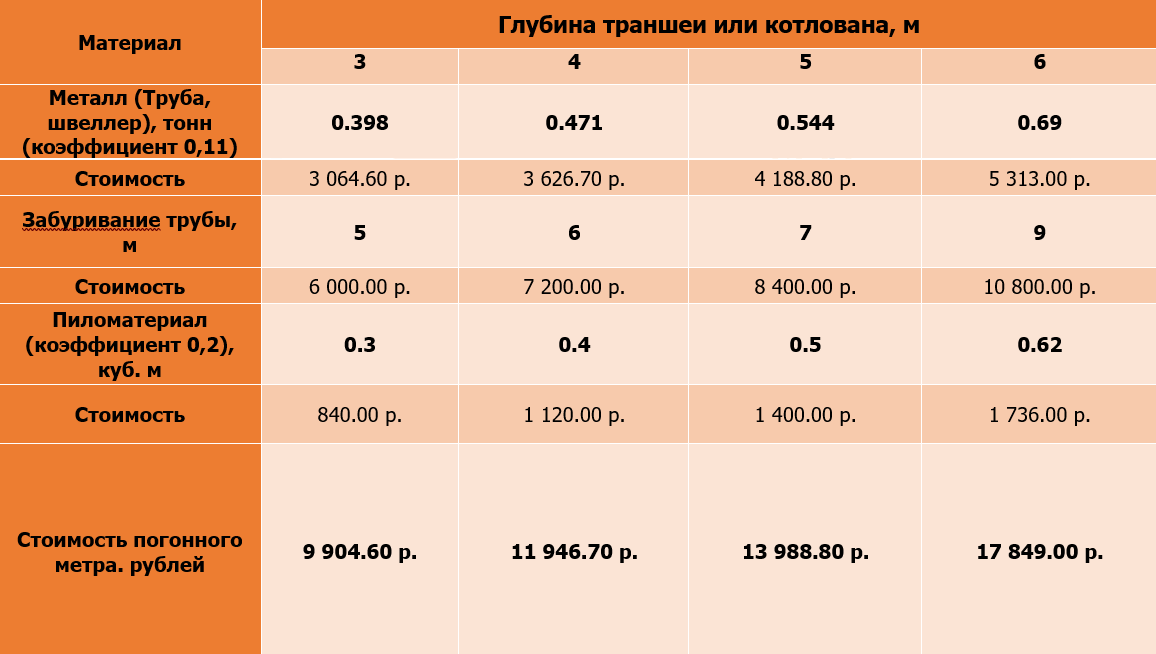

   В таблице 1 приведены результаты расчетов стоимости погонного метра укрепления методом забуривания для различных глубин выемки.

Таблица 1 – Результаты расчета стоимости укрепления траншеи методом забуривания

2. РАСЧЕТ ДЛЯ УКРЕПЛЕНИЯ ТРАНШЕЙНЫМИ КРЕПЯМИ

   В расчете стоимости укрепления грунта при помощи инвентарной крепи для сравнения рассмотрены комплекты оборудования длиной 15 - 16 м – камерные боксы ТТ-300 и ТТ-400 для глубин 3 и 4 м и траншейная опалубка ТТ-480 и ТТ-650 для глубин 5 и 6.5 м с известной стоимостью комплекта на текущий  год.

   Данное оборудование имеет ресурс работы не менее 500 циклов до ремонта. Мы даем гарантию на 1 год  работы. В случае непрерывного использования крепи это означает проходку около 280 м в месяц или 3300 м за  год. Рассматриваемые комплекты с рабочей длиной 15 - 16 м будут за это время установлены в среднем 220 раз. Таким образом, принимаем в расчете стоимости погонного метра это количество циклов работы, как значение коэффициента оборачиваемости, не забывая при этом, что ресурс по факту составляет 500 циклов и более. В таблице 2 приведены результаты расчета стоимости укрепления погонного метра траншеи на базе 220 циклов и 500 циклов использования. Стоимость посчитана делением цены комплекта на длину комплекта и на количество циклов.

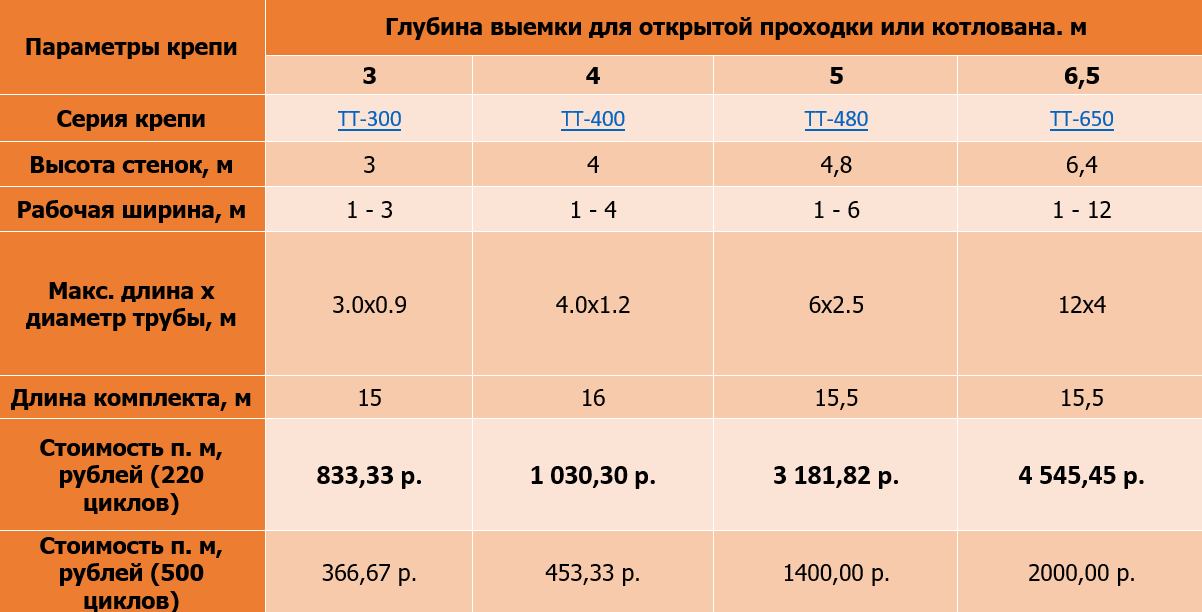

Таблица 2 – Результаты расчета стоимости укрепления траншеи с помощью крепей

3. СРАВНЕНИЕ

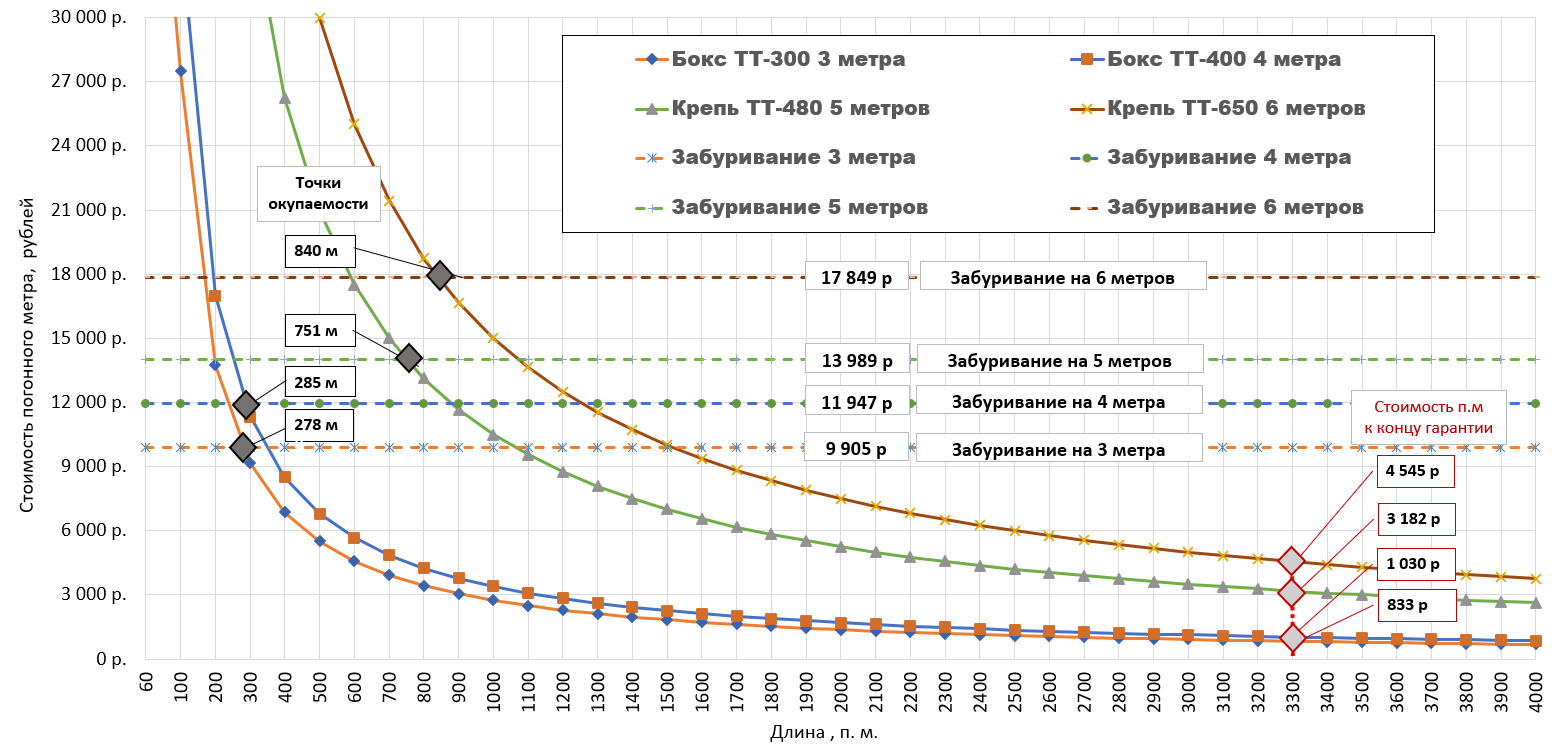

   На рисунке 1 приведены сравнительные графики зависимости стоимости погонного метра укрепления траншеи от суммарной длины проходки для разных глубин. Кривые линии показывают спадающую стоимость укрепления траншейными крепями. Прямые линии показывают постоянную от длины проходки стоимость укрепления забуриванием.

   Приведенные графики показывают, что стоимость использования инвентарной траншейной крепи значительно снижает стоимость погонного метра при использовании крепи на объекте большой протяженности, в то время как стоимость забуриваемых креплений постоянна от объекта к объекту.

   Понятно, что прямые линии на графиках, являются усреднением кривых спада и подъема их стоимости с периодом, равным их средней оборачиваемости.  Но в связи с их малой оборачиваемостью и гораздо большим ресурсом инвентарной крепи, можно представить стоимость традиционных креплений в виде прямой линии.

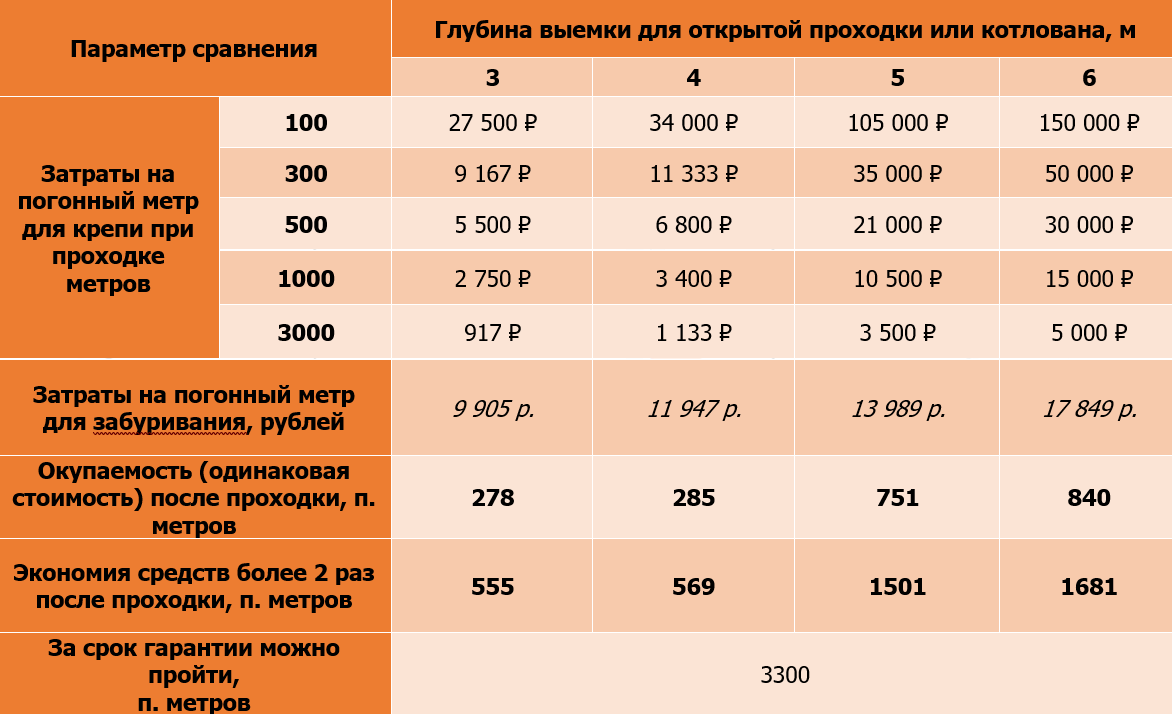

   Результаты сравнения стоимости также приведены в таблицах 3 и 4. В таблице 3 приведены затраты на укрепление с использованием крепей на базе от 100 до 3000 погонных метров проходки и забуриванием, а также значения метров погонных проходки после которого наступает момент окупаемости и экономия в 2 и более раз.

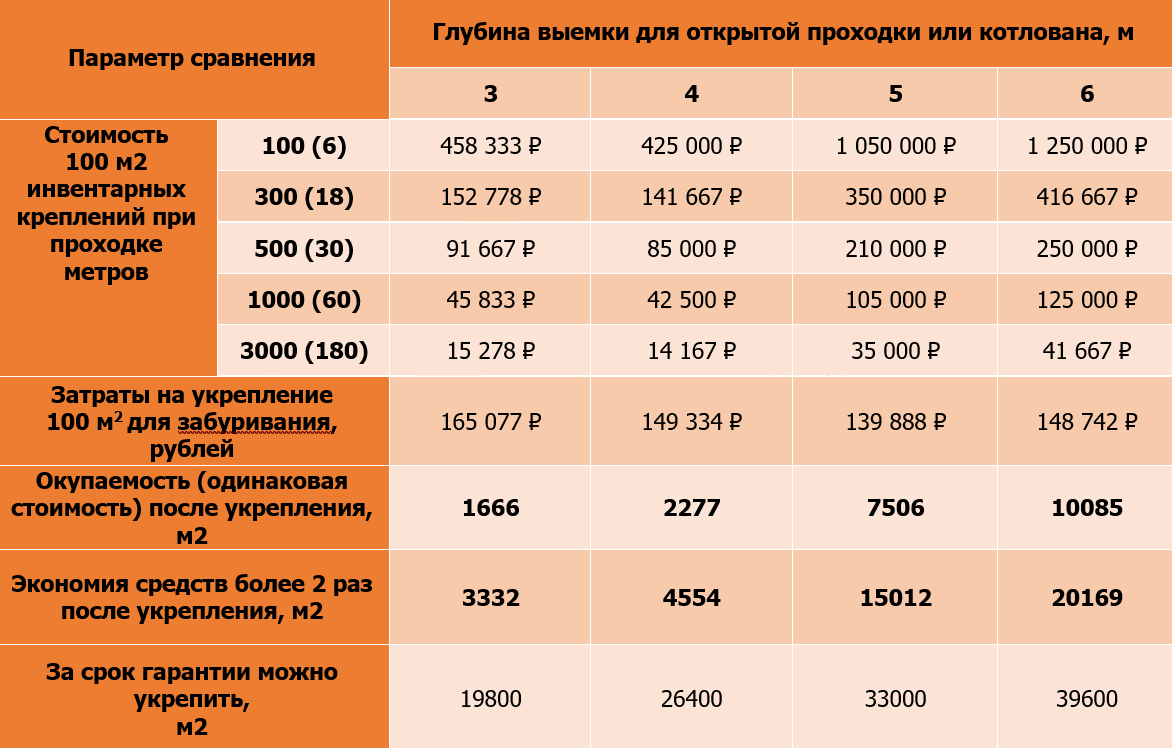

   В таблице 4 приведены аналогичные данные, но в терминах метров квадратных (100 м² креплений), поскольку в сметах на проведение земляных работ обычно используется именно эта единица.

Таблица 3 – Сравнение методов укрепления в погонных метрах

Таблица 3 – Сравнение методов укрепления в погонных метрах

Рисунок 1 – Графики стоимости укрепления погонного метра в зависимости от длины выемки

4. ВЫВОДЫ

   По приведенным результатам можно сделать вывод, что стоимость использования инвентарных креплений ниже стоимости крепления забуриванием трубы и пиломатериалами после определенного числа пройденных погонных метров. Это связано тем, что она покупается один раз на продолжительный период времени, в то время как традиционные крепления требуют постоянных затрат, пропорциональных количеству погонных метров проходки.

   Из полученных данных следует, что камерные боксы (ТТ-300 и ТТ-400), работающие до глубины 3 - 4 метра окупают затраты на их покупку при суммарных проходках более 280 погонных метров. Стоимость погонного метра в момент окончания гарантии (220 циклов) составит 833 – 1030 рублей. Стоимость к моменту наработки ресурса (500 циклов) снизится до 366 – 453 рублей за метр погонный.

   Траншейная опалубка (ТТ-480 и ТТ-650), работающая при глубинах 5 метров и 6.5 метров окупается при суммарных проходках более 751 и 840 метров.  Стоимость погонного метра к моменту окончания га5рантии (220 циклов) составит в среднем 3182 и 4545 рублей соответственно. Стоимость к моменту наработки ресурса (500 циклов) снизиться до 1400 и 2000 рублей за метр погонный. Это значит, что в сравнении со стоимостью забуривания, цена укрепления погонного метра траншеи в 12 раз меньше для боксов и в 4 – 4.5 раз меньше для опалубки, при этом скорость работ с использованием крепей несомненно выше, что также дает дополнительную экономию средств.

  Отметим, что при соблюдении инструкций по эксплуатации и хранению, а также бережному обращению с оборудованием в целом, крепи по опыту служат гораздо дольше и требуют лишь периодического локального ремонта и восстановления ЛКП.

   Покупка крепи выгодна при проходке объектов длиной более 500 м для глубин до 4 м и 1400 м для глубин более 4 м, так как расходы на укрепление грунта снижаются при этом в более чем в 2 раза. (см. рисунок 1). Если объект малый или работы редкие, можно рекомендовать аренду крепей. Например, стоимость аренды боксов за месяц из расчета проходки 140 метров равна в среднем 2500 р – 3000 р за м.п. для боксов ТТ-400 высотой 4 м, что дешевле метода забуривания в 4 раза.

   Расчеты носят приблизительный характер и актуальны на текущий момент (март 2023 г), но дают представление об экономической эффективности применения данного оборудования.
