4 основных фактора при выборе траншейной крепи?
1. Глубина
Если глубина траншеи не превышает 4 м , то наиболее рационально применение камерных боксов с неподвижными распорками. Если глубина превышает 4 м, то рекомендуется крепи с роликовыми распорками – траншейная опалубка. Почему так?
Камерные боксы можно устанавливать и на глубинах 5 - 6 м. Однако при этом есть вероятность, что их будет сложно опустить на заданную глубину, а в последствии невозможно извлечь по причине большой силы трения между крепью и грунтом. Все дело в двух неблагоприятных факторах:
-- Во время последовательного погружения и извлечения бокса, его стенки приближаются и удаляются друг от друга. Это означает, что возникает дополнительное усилие со стороны грунта из-за этого изменения ширины бокса.
-- Во время извлечения бокса, он вытягивается за верхние стенки, а значит площадь поверхности трения возрастает - она складывается из площадей основного и доборных стенок. Складывается и общая масса, которую нужно поднимать.
Крепь с роликовой распоркой серьезно отличается в этом плане, поскольку каждый ее элемент – стенки, направляющие и распорки – опускаются и поднимаются независимо, параллельно друг другу. Ширина крепи остается неизменной, сила трения гораздо меньше, за счет меньшей площади, масса каждого отдельного элемента также меньше.
При погружении и извлечении крепи типа “бокс” стенки описывают параллелограмм, что связано с расширением бокса, раздвиганием грунта и увеличивает усилие сопротивления
При погружении и извлечении крепи с роликовой распоркой все элементы движутся параллельно – усилие стороны грунта меньше, нагрузка на технику сведена к минимуму

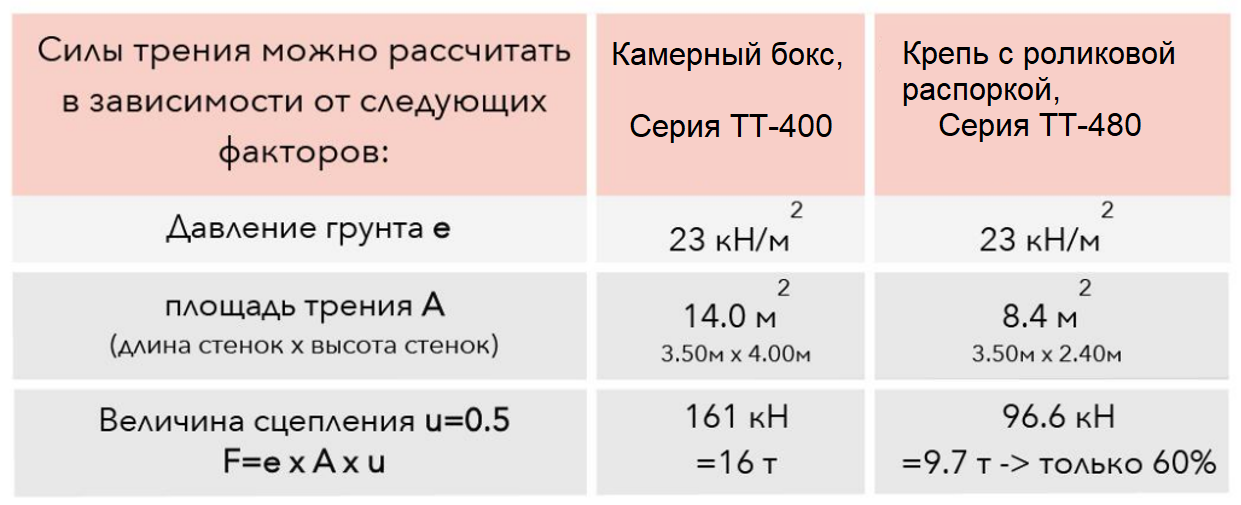

При извлечении бокса площадь складывается из площадей основной и доборных стенок, а значит пропорционально увеличивается и сила трения, которую нужно преодолеть
2. Давление грунта
Давление грунта растет по мере увеличения глубины. Помимо глубины на давление влияют следующие факторы:
- тип и состав грунта,
- наличие грунтовых вод,
- наличие близлежащих объектов – зданий, дорог, транспорта.
Давление очень сильно зависит от состава грунта, его геологии. В устойчивых сухих скальных грунтах оно минимально – стенки выемки могут сохранять устойчивость до весьма существенных глубин. В тяжелых водонасыщенных грунтах – суглинках и глинах давление максимально и может превышать давление водяного столба.
Если выемка находится в отдалении от зданий и дорог, расчет нагрузок сводиться к учету только грунта. Небольшие объекты, такие как спецтехника, могут дополнительно не учитываться, поскольку в расчеты закладываются допуски для обеспечения безопасности. Для подбора крепей для выемок с дополнительными нагрузками нужно провести индивидуальный расчет, чтобы избежать превышения допускаемой нагрузки. Мы с радостью проведем данные расчеты и дадим рекомендации по выбору.
В большинстве случаев иностранные производители рекомендуют оценивать давление по диаграмме TGB, построенной на основе анализа данных по грунтам
Мы проводим свои расчеты давления от различных вариантов грунтов. В некоторых случаях это позволяет предложить более экономичный вариант крепи
3. Длина стенок крепи
Длину стенки крепи выбирают прежде всего из соображений необходимого свободного пространства, заданного расстоянием между распорками.
Обычно это расстояние зависит от длины трубы, которую планируется укладывать. Данный критерий особенно актуален для боксов, поскольку распорки неподвижны и труба устанавливается сверху. Для крепей с роликовыми направляющими расстояние между распорками не так важно, поскольку распорки можно поднять вверх или опустить вниз, освободив тем самым путь для прокладываемой трубы.
Главное, что значение допустимой нагрузки от грунта увеличивается пропорционально длине стенки. Более короткие стенки способны выдержать более значительные нагрузки при равной толщине. То есть, при необходимости выдерживать большие нагрузки, нужно либо уменьшать длину стенки, либо увеличивать толщину.
Выбор длины стенки зависит обычно от длины укладываемой трубы. С учетом того, что должно оставаться свободное пространство для удобства монтажа
Однако с увеличением длины , растет максимальная нагрузка на стенку от грунта, поэтому увеличивают толщину стенки. Но длина в любом случае ограничена 6 метрами
Значение допускаемой нагрузки от грунта на стенку в зависимости от ее длины падает по экспоненциальной кривой
3. Ширина крепи
При выборе рабочей ширины необходимо учитывать поперечное рабочее пространство для установки трубы, либо другого монтируемого объекта и утрамбовки наполнителя. Внутренняя ширина крепи соответствует длине распорки. Минимальные значения габаритной ширины для траншей и значения рабочего пространства указаны в стандарте
СНиП 12-04-2002 и других отраслевых нормативных документах, в котором приводятся значения необходимого пространства внутри траншеи в зависимости от диаметра трубы и прочих факторов. От диаметра трубы также напрямую зависит необходимое расстояние под нижней распоркой бокса, поскольку она неподвижна.
Пространство под нижней распоркой и длина распорок определяются необходимым диаметром трубы и удобством работы в траншее

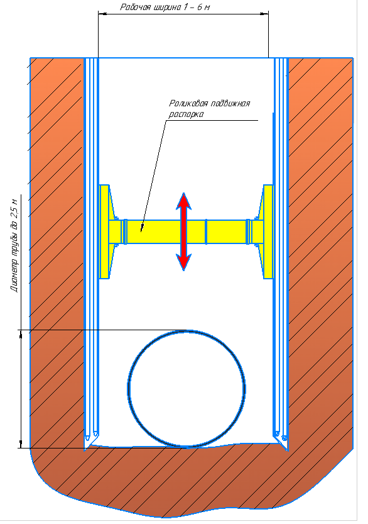

Подвижная распорка практически снимает все ограничения по трубе – главное выбрать необходимую длину распорки
