Почему именно траншейные крепи?
Почему за рубежом уже давно и активно для укрепления стенок траншей и котлованов применяются траншейные крепи?
В первую очередь потому, что это безопасно и удобно. Для этого они были придуманы и проектировались с оглядкой на эти базовые принципы.
Европейские производители, такие как SBH и Groundforce являются основоположниками в области изготовления траншейных крепей. Их решения выработаны на основе многолетнего опыта
Само собой, российские реалии земляных работ немного отличны от зарубежных, и то, что за рубежом считается очевидным и нормальным, не всегда также очевидно у нас. В том числе на это оказывает влияние и наши погодные условия. Тем не менее, в нашей стране крепи используют и количество запросов на данное оборудование только растет.

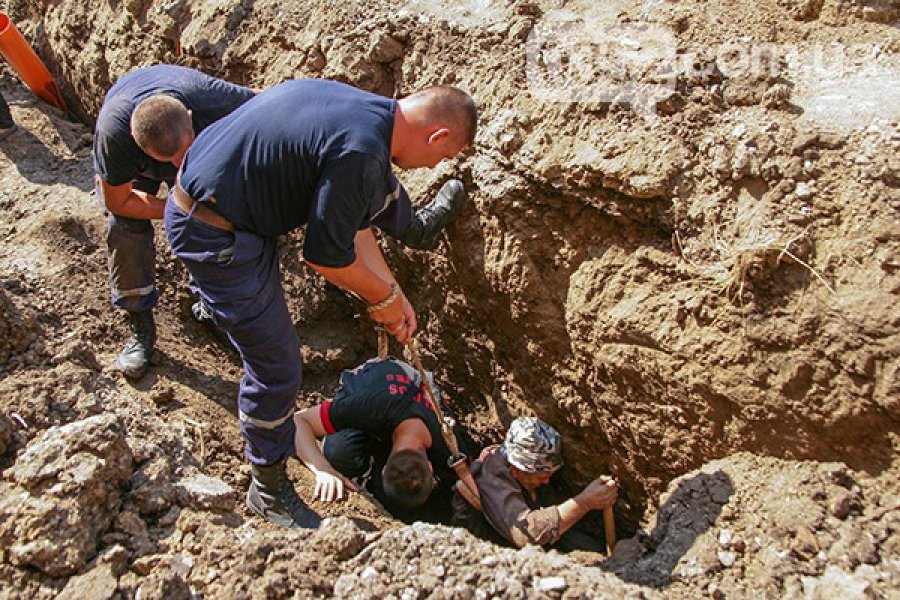

Обрушение грунта – всегда неприятное происшествие. Кроме повреждений оборудования и простоев в работе, это может привести и к человеческим жертвам
Мы всячески поддерживаем тенденцию интереса к траншейным крепям, и стараемся по возможности объяснить и обосновать нашим потенциальным клиентам, в чем же преимущество и выгоды от их использования. Ведь безопасность и удобство проведения работ и достигаемая экономия средств безусловно актуальны и важны у нас так же, как и во всем мире. Наша задача - предложить именно такое оборудование – надежное, долговечное и удобное в применении.
Чтобы обосновать необходимость применения траншейных крепей, нужно в первую очередь сравнить их с традиционными способами укрепления.
Как традиционно укрепляют стенки траншей и котлованов?

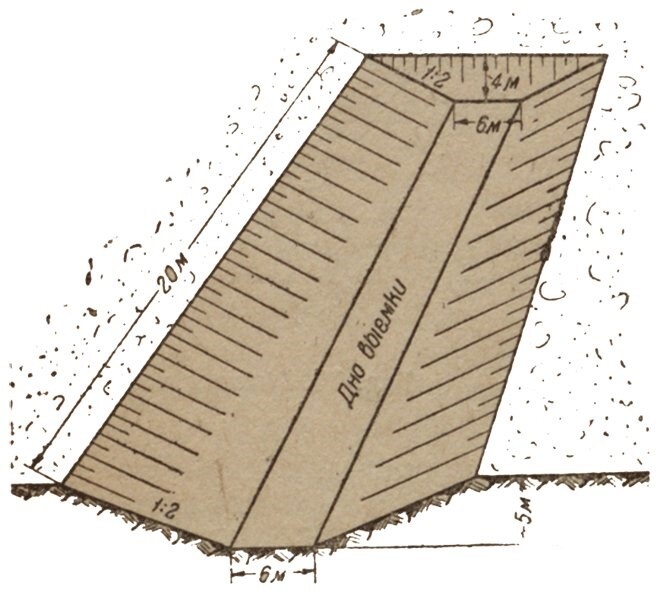

Первый метод – это откосы.
Откосы делаются необходимой крутизны в зависимости от глубины выемки и свойств грунта. Параметры откосов, регламентируется таблицами, приведенными в СНИП 12-04-2002 и других нормативных документах.
Данный метод наиболее простой, во многих случаях не требует дополнительных укреплений, и удобен при разработке протяженных участков для монтажа трубопроводов в простых грунтах.
Минусы метода откосов:
- Большое кол-во поднимаемого грунта – а значит долго;
- Проблематично в стесненных условиях – в городе, рядом с дорогами, зданиями;
- Невозможно при наличии плывунов;
- Широкая полоса повреждаемой поверхности земли.

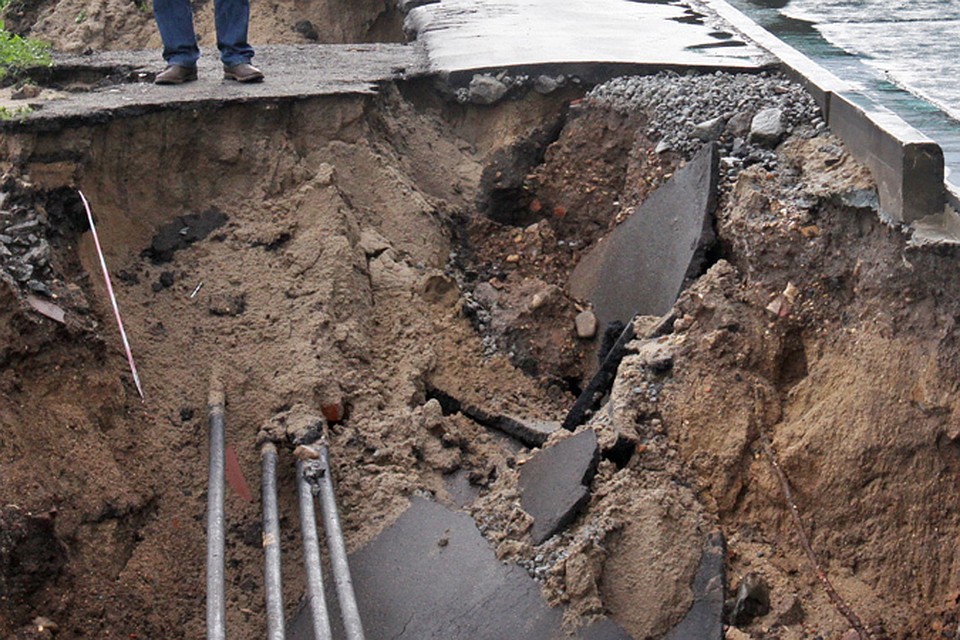

Откосы – безусловно самый простой и применяемый способ. Но когда вокруг здания и дороги, прибегнуть к нему не получится. Кроме того, в песке или водонасыщенном грунте откосы не помогут и в любом случае нужны крепления.

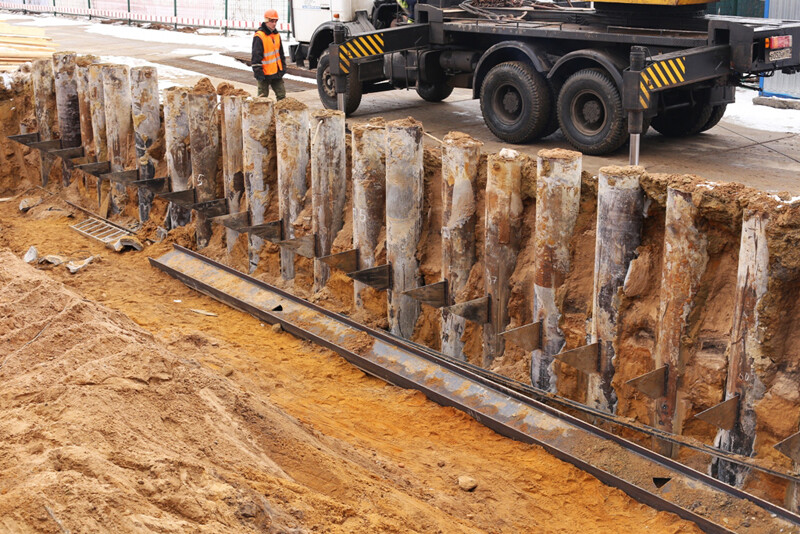

Второй метод - забуривание, либо применение шпунта.
Особенно активно применяемый в городских условиях, метод. В грунт вдавливаются трубы обычно круглого сечения, в качестве поверхности воспринимающей нагрузку от грунта используются деревянные щиты. Между трубами ставятся распорки из металлического профиля.
Данный метод вполне пригоден при разработке небольшого объема траншей, особенно сложной конфигурации, в стеснённых условиях, но имеет следующие основные минусы:
- Не всегда безопасно – деревянные конструкции могут не выдержать более-менее серьезных нагрузок от тяжелых грунтов;
- Долго – подготовительные операции по нарезке щитов, забуриванию труб занимают много времени;
- Не экономично – низкая оборачиваемость креплений – высокая стоимость, особенно при больших объемах и работ, необходимость в большом количестве людей;
- Неудобно – неподвижные распорки могут мешать производству работ, укладке труб;

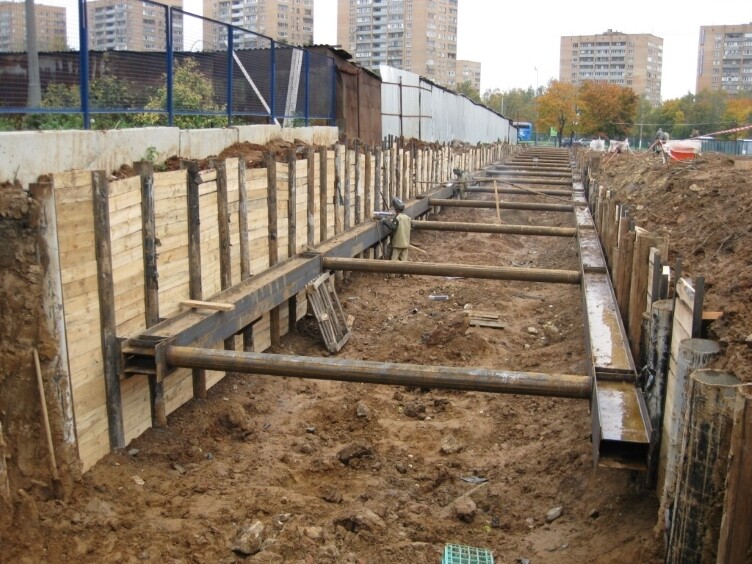

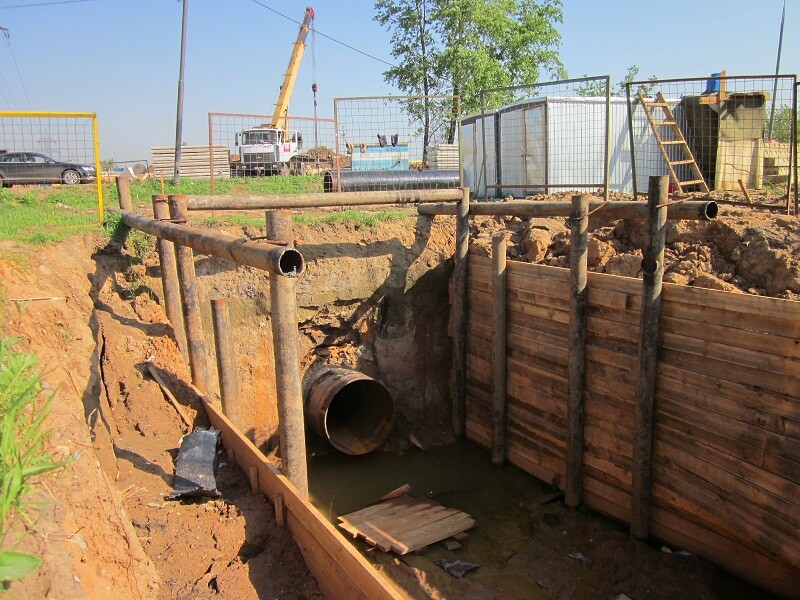

Забуривание труб и использование досок – способ старый и активно применяющийся в городской черте. Но он трудоемок, требует много времени на подготовку пиломатериалов, заглубление труб, сварку усилений. Кроме того, доски и металл быстро приходят в негодность, а иногда их вообще очень трудно извлечь из грунта.
Минусы шпунтового крепления:
- Дорого – высокая стоимость шпунта, не всегда его можно извлечь для повторного использования;
- Не всегда удобно – нужна специальная техника для заглубления шпунта.
Шпунт Ларсена – безусловно надежный и незаменимый способ укрепления, особенно там, где нужно подкрепить одну стену или котлован большой площади. Но шпунт – это дорогое удовольствие. Требуется спецтехника для заглубления и дополнительные усиления на больших глубинах. Поэтому, при укреплении траншей, он проигрывает крепям как в цене, так и в скорости

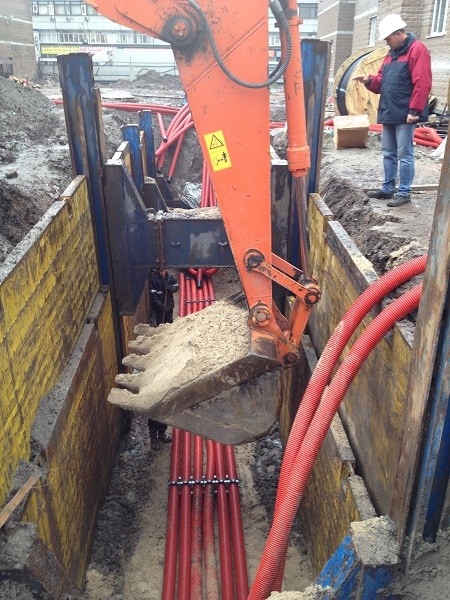

Траншейная крепь в отличие от самодельных приспособлений – это инвентарная многоразовая конструкция, специально рассчитанная и предназначенная для безопасного укрепления стенок траншей и котлованов. Она способна выдерживать максимальные нагрузки от грунта, транспорта и близлежащих строений.
Крепь не имеет вышеперечисленных недостатков традиционных способов укрепления на любом объеме работ. Более того, данное оборудование дешевле при наработке определенного количества циклов.
Итак, траншейные крепи – это в первую очередь безопасность. Она достигается благодаря надежности укрепления. А надежность в свою очередь достигается благодаря 3 главным факторам:

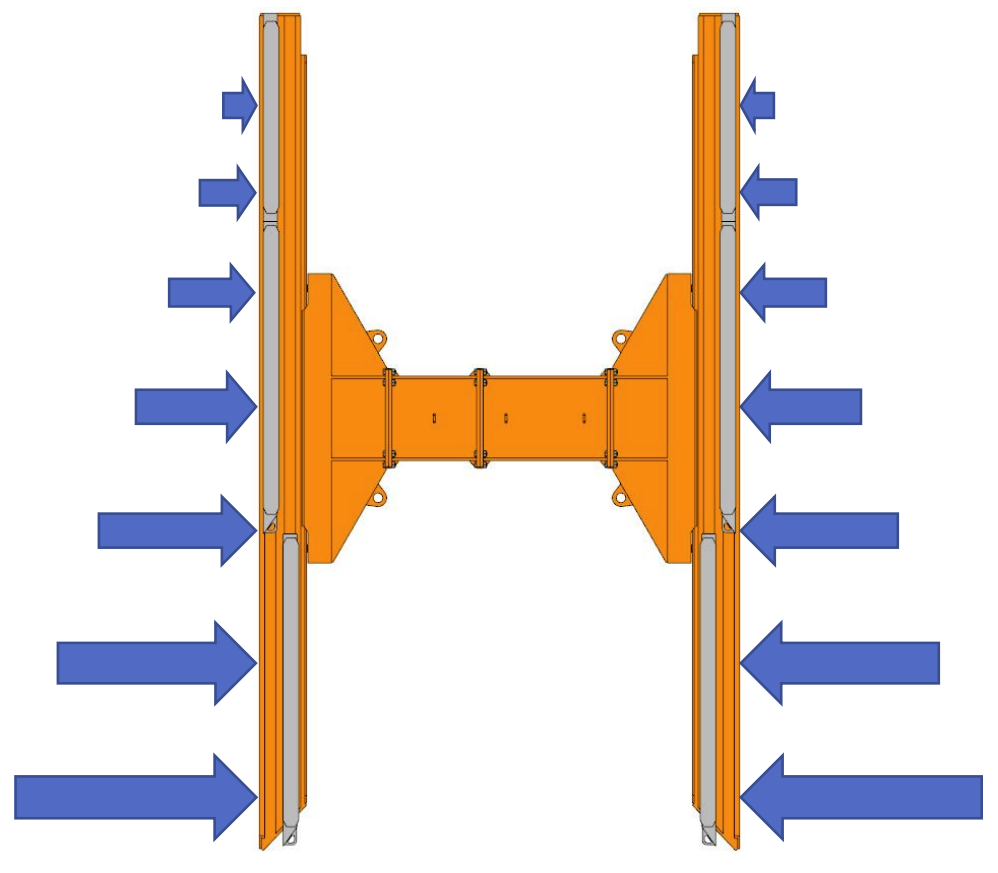

Конструкция крепи состоит из элементов, нагрузки на которые были детально рассчитаны в зависимости от глубины и ширины выемки. Каждый тип крепи характеризуется определёнными конечными данными о допустимых безопасных условиях эксплуатации.
2. Материалы.
В конструкции крепей используются стали с повышенным пределом прочности – там, где это необходимо. Особо нагруженные элементы – это стали повышенной прочности 10ХСНД, 09Г2С и т.д.
3. Процесс изготовления.
Крепи собираются в заводских условиях, обеспечивается точность изготовления, контролируются технологии сборки и сварки.
Все эти факторы обеспечивают надежность конструкции, высокие эксплуатационные характеристики и долгий срок службы – не менее 220 циклов.
Траншейные крепи специально рассчитаны и предназначены для безопасного укрепления стенок траншей и котлованов. Они имеют оборачиваемость не менее 220 циклов, а значить стоимость укрепления будет падать с каждым днем эксплуатации
Еще крепи – это широкие возможности:

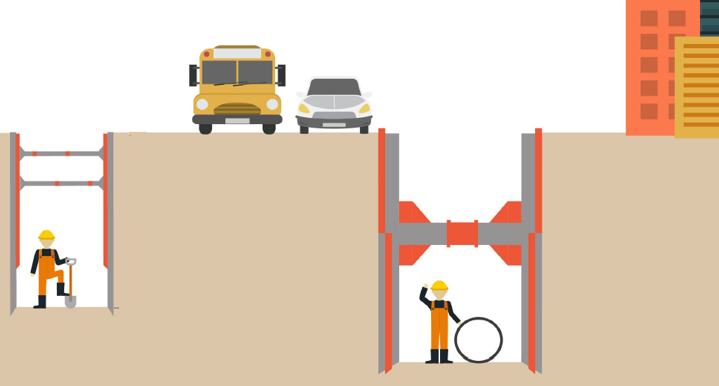

- Траншейные крепи дают возможность безопасно работать на больших глубинах до 7 м и больше в самых сложных грунтах и даже при наличии рядом дорог и строений;

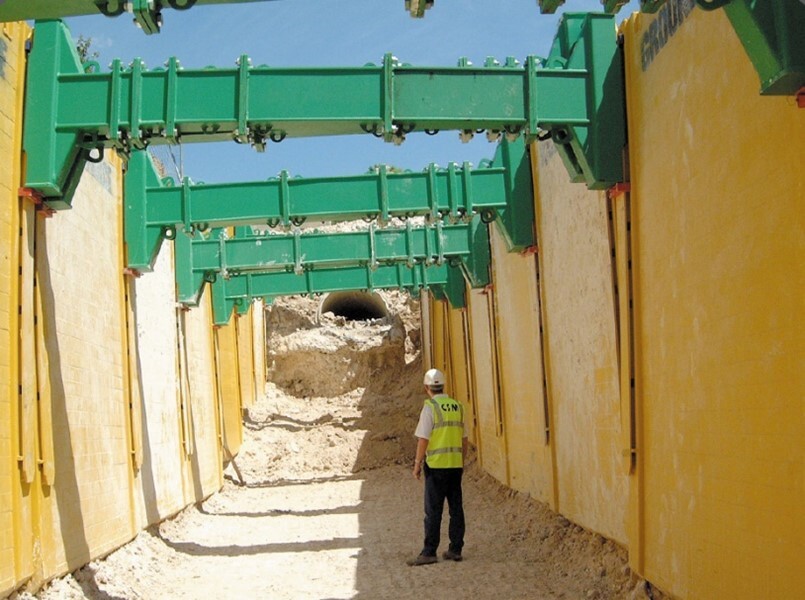

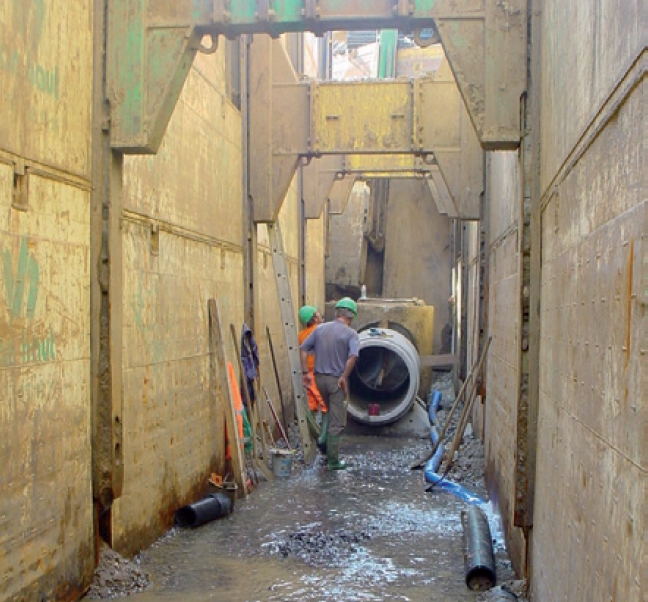

- Крепи дают много свободного пространства внутри траншеи для проведения работ и размещения оборудования. Возможно размещение крупногабаритных объектов и даже проезд техники внутри траншеи;
- Конструкция крепи продумана так, чтобы с ней было удобно работать. Она быстро собирается, быстро устанавливается, быстро демонтируется и разбирается. При этом устанавливаются крепи, как правило, одновременно с разработкой выемки, что значительно ускоряет процесс. Для этих операций требуется 2 - 3 человека и обычно только 1 экскаватор.

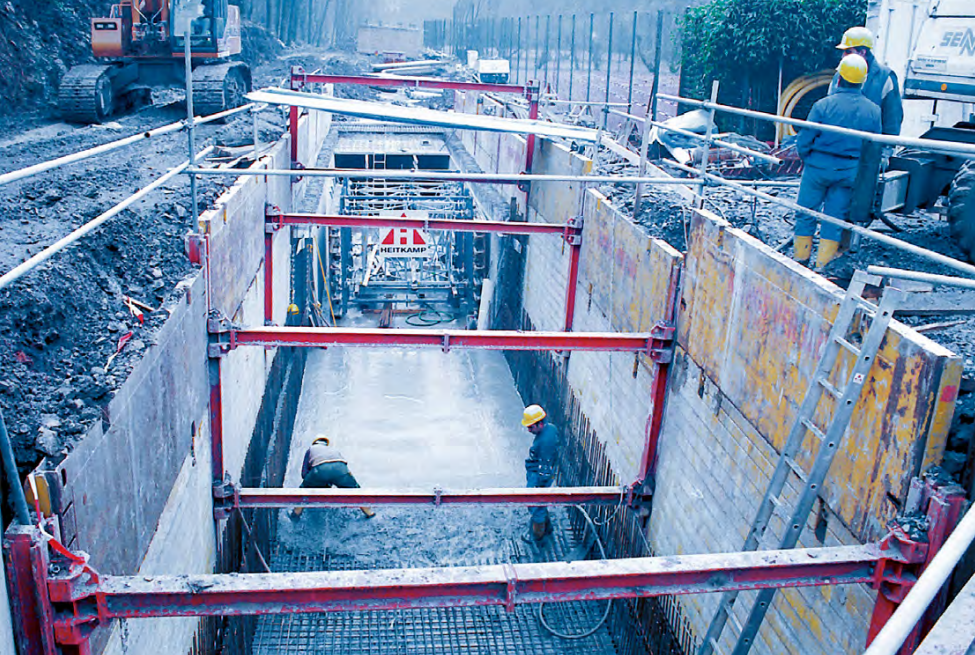

- Крепи могут комплектоваться штатными ограждениями, лестницами, полом или настилом на дно траншеи для безопасного перемещения персонала и удобства работы.
Крепи дают много свободного пространства, поэтому возможна прокладка труб любого диаметра и длины, установка габаритного оборудования, фундаментов.
И еще траншейные крепи – это экономия:
2. Соотношение площадей повреждаемой поверхности земли - от 2.5 до 9 раз;
3. Пропорционально при использовании крепей снижается и время работ по раскопке, засыпке и восстановлению территории, а следовательно, и их себестоимость;
4. Крепи для работ на глубинах 3 - 4 метра (ТТ-300 и ТТ-400 из нашего каталога), окупают затраты на их покупку при суммарных проходках более 180 погонных метров;
5. Более тяжелые серии крепей работающие при глубинах 5 метров и 6.5 метров (ТТ-480 и ТТ-650) окупается при суммарных проходках более 470 и 530 метров;

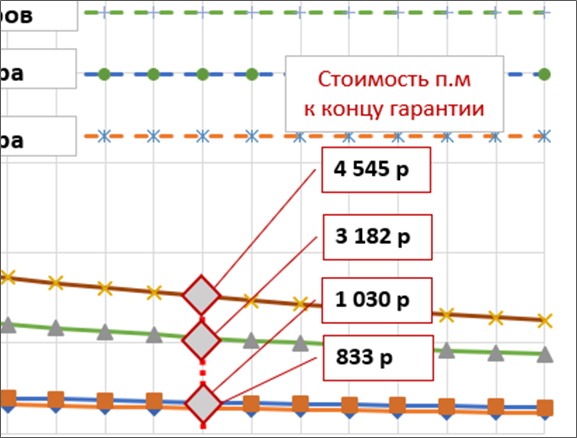

6. Стоимость погонного метра укрепления на момент условной выработки 220 циклов составит от 850 до 4500 рублей в зависимости от глубины и типа крепи;
7. Цена укрепления погонного метра к моменту теоретической выработки крепи получается в 4 - 12 раз меньше по сравнению со стоимостью забуривания.
Крепи, как любое оборудование, имеет срок окупаемости и срок эксплуатации. Стоимость укрепления будет постепенно падать пока не достигнет сначала величины окупаемости, а потом минимального значения при достижении теоретической выработки. Но при сохранении целостности крепи, стоимость укрепления будет падать и дальше.
Именно по этим причинам, мы рекомендуем использование траншейных крепей для укрепления грунта при проведении земляных работ.
Обращайтесь за еще более подробной информацией. Мы подберем Вам нужный комплект, дадим рекомендации, инструкции, поможем с оформлением документации на работы.
